Miért alapvető fontosságú a vízállóság a bionikus térdízületek funkcionális működéséhez és biztonságához
A fejlett protéziseket használó felhasználók számára a környezeti hatások nem elméleti kérdések – mindennapi valóságok. Egy vízálló bionikus térdízület nem luxuscikk; hanem alapvető feltétele a biztonságnak és folyamatos mozgásképességnek. A hatékony nedvességvédelem hiányában még a rutinszerű tevékenységek is magas kockázatot jelentenek.
Gyakorlati környezeti hatások: eső, izzadás, vízi terápia és kültéri használat
A nedvesség állandó küzdelem a bionikus térdízületek esetében. Gondoljunk csak azokra az esős napokra, amikor munkába közlekedünk, a testmozgás során felhalmozódó izzadásra, sőt a úszóórákra is, ahol a víz mindenfelé jut. Azok, akik szeretnek időt tölteni a szabadban, sáros ösvényekkel, vihar utáni víztavakkkal és jeges foltokkal néznek szembe túrázás vagy kertészkedés közben. Ez nem valami ritka eset – sok amputáltnak mindennapos élet része. A múlt évben a Rehabilitation Tech folyóiratban megjelent kutatás szerint a protéziseket használók többsége hetente három-öt alkalommal kerül vízhatásnak a mindennapi tevékenységek során. Ezért a mérnököknek a tényleges életkörülményekre kell optimalizálniuk ezeket az eszközöket, nem csupán a laboratóriumi körülményekre, ahol minden száraz és előrejelezhető.
Nedvesség okozta hibák: korrózió, érzékelő eltolódás és meghajtó meghibásodás bionikus térdízületekben
A víz bejutása egy ízületbe nem kis probléma. Amint ez megtörténik, a dolgok gyorsan romlani kezdenek. A titánból vagy alumíniumból készült fémdarabok elkezdenek korróziós folyamatnak indulni, és erősségüket vesztik. Ezenkívül a páratartalom zavarja azokat a finom elektromos jeleket, amelyeket a pozícióérzékelők bocsátanak ki, ami számos problémát okozhat az ízület mozgásával kapcsolatban. Ne felejtsük el azokat az aktuátorokat sem, amelyek folyadékokat mozgatnak e rendszerek belső részein. Ha víz jut be az áramköreikbe, azok vagy teljesen leállnak, vagy hibás időpontban működnek be. Ezek a hibák komoly problémák, nem csupán kellemetlen zavarok. Az ilyen eszközöket használók esetében nedves körülmények között jelentősen megnő a bukás kockázata – a múlt évi Biomechanika-felmérés szerint a kockázat körülbelül 40%-kal nő. Ezért olyan fontos a víz kizárása az ilyen rendszereket tervező mérnökök számára. A nedvesség behatolásának megelőzése megállítja ezt a láncreakciót még azelőtt, hogy elindulna.

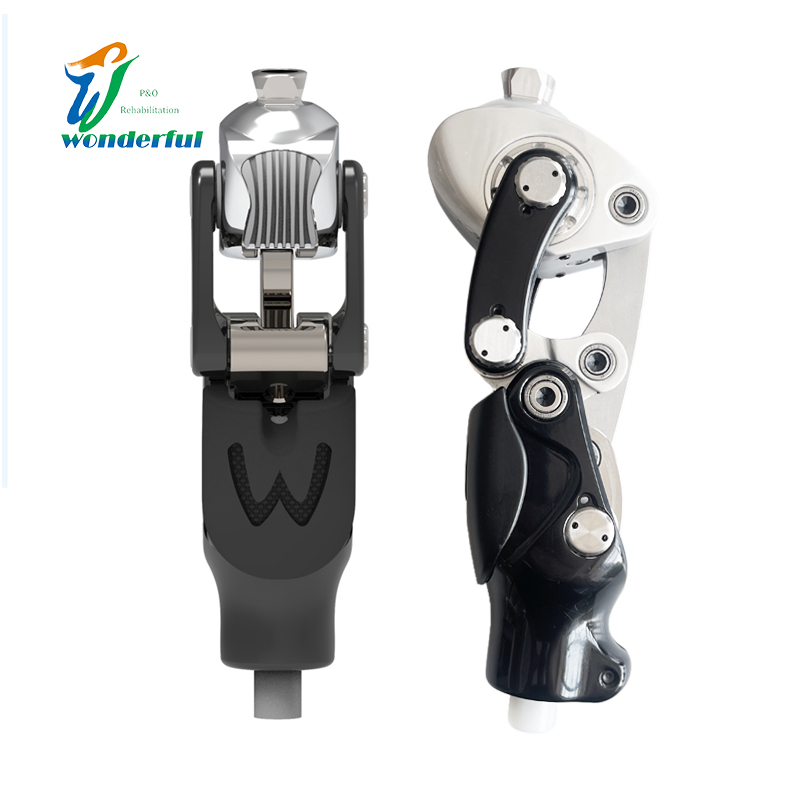

Hogyan építik be a vízállóságot a klinikai minőségű bionikus térdízületekbe
IP67–IP68 tanúsítvány: Mit jelent a bionikus térdízület burkolatának integritása szempontjából
Az IP-jelölésrendszer egy szabványos módszert biztosít a környezeti tényezők elleni védelem mértékének mérésére. A bionikus térdízületek esetében az IP67 vagy IP68 tanúsítvány megszerzése azt jelenti, hogy ezek a berendezések legmagasabb szintű vízállósággal rendelkeznek. Az IP67-es jelölés azt jelenti, hogy az eszközök kb. egy méter mély vízbe merülhetnek fél órán át anélkül, hogy problémát okoznának. Az IP68 még továbbmenő, lehetővé teszi, hogy az eszközök a gyártók által megadott, mélyebb vízszinten is megfelelően működjenek – általában körülbelül 1,5 méter mélységben, folyamatosan több mint 30 percig. A betegek nagy mértékben profitálnak ebből a védelemből, mivel térdük teljesen funkcionális marad akkor is, ha zuhanyoznak, víz alatti fizikai terápiás gyakorlatokat végeznek, vagy akár véletlenül beleesnek egy medencébe. A Bionics Lab 2023-ban végzett legújabb tesztek szerint az IP68 tanúsítvánnyal rendelkező ízületek 5000 szimulált víz alatti expozíciós teszt után is majdnem 99,8%-os hatékonysággal működtek. A gyártók jelentős időt fordítanak arra, hogy minden apró rés között a alkatrészek teljesen hermetikusan le legyen zárva a por és a víznyomás ellen, így a felhasználók bármilyen környezetben megbízhatnak ezekben az eszközökben.
Záróstratégiák: Hermetikus hegesztés, precíziós tömítések és konform fedőrétegek
Alapvetően három fő megközelítést alkalmaznak a mérnökök az ilyen vízálló zárak kialakítására a modern bionikus térdízületekben. Először is a hermetikus lézerhegesztés, amely a titánötvözetből készült burkolatokat olyan szorosan köti össze molekuláris szinten, hogy a víz szó szerint semmilyen esélyt nem kap az áthatolásra. Ezek a hegesztések gyakorlatilag nulla pórusosságot eredményeznek, így megakadályozzák a nedvesség behatolását a érzékeny alkatrészekbe. Másodszor, ezeket a nagy pontossággal megmunkált fluoroszilikon tömítéseket 2,5 és 3,0 megapaszkál közötti nyomással préselik össze. Ezek a tömítések megtartják záró funkciójukat akkor is, amikor az alkatrészek mozognak vagy hőmérsékletváltozás hatására kitágulnak. A belső elektronikai egységek védelmére a gyártók nano méretű kerámia-polimer bevonatot alkalmaznak. Ezek a speciális bevonatok háromféle funkciót látnak el: vízriasztó tulajdonságaik miatt eltaszítják a vizet, semlegesítik azokat a zavaró ionos szennyező anyagokat, mielőtt azok korróziót okoznának, és rugalmasságukat megőrzik extrém hőmérséklet-tartományban is – mínusz 40 °C-tól egészen 85 °C-ig. E védelmi módszerek együttes alkalmazása a legújabb, 2024-ben a Prosthetics Research Quarterly című szakfolyóiratban megjelent kutatás szerint évente kevesebb mint 0,1 százalékos nedvesség okozta meghibásodást eredményez. Ez valójában jobb teljesítmény, mint amit a legtöbb természetes emberi ízület mutat idővel.
A védelem és a teljesítmény egyensúlyozása: hőkezelés és súlykorlátozások
A vízállósítási megoldások bonyolult kompromisszumokat igényelnek a szárazság megőrzése, a hőfelhalmozódás kezelése és az összsúly csökkentése között. Azok a megbízható tömítések, amelyek megakadályozzák a víz behatolását, nyilvánvalóan szükségesek, de egyben nehezebbé teszik a rendszereket, és akadályozzák a belső alkatrészek – például a működtető elemek és a processzorok – hőjének elvezetését. A probléma az, hogy ezek az alkatrészek üzemelés közben erősen felmelegednek, és ha nem biztosítunk megfelelő hőkezelést, gyorsabban kopnak el, és az ízületek élettartama is csökken. Amikor a vízállósító határfelületek hőt zárnak be a burkolatokba, komoly problémák alakulnak ki. Az elektronikus alkatrészek meghibásodási aránya minden 10 °C-os hőmérséklet-emelkedés esetén megduplázódik a megengedett ideális hőmérséklet-tartomány fölött, ami miatt a termikus elszaladás komoly aggodalomra ad okot az ilyen rendszereket tervezők számára.
A hőkezelés kihívása a könnyűsúlyú tervek esetében néhány okos mérnöki megoldással oldható meg. A mai mérnökök többsége hővezető gumianyagokat helyez el éppen ott, ahol az alkatrészek egymáshoz érnek, és egyben apró csatornákat építenek be a szerkezetekbe a hő elosztására. A kulcs a megbízható működés fenntartása anélkül, hogy túlságosan megnövelnék a súlyt – hiszen még a kis pluszsúly is számít, ha arról van szó, mennyire könnyű valamit cipelni vagy viselni. Az anyagválasztás során mindig kompromisszumot kell kötni a hatékony hővezetésre képes anyagok és a vízálló anyagok között. Egyes rendszerek vákuumzárható kapcsolatokat használnak, amelyek ténylegesen elvezetik a hőt a finom alkatrészekről, miközben teljes védelmet nyújtanak a víz behatolása ellen.
A megfelelő egyensúly elérése gondos szimulációs munkát és számos prototípus-tesztet igényel. A fejlett CFD-modellek segítenek előrejelezni, hogyan terjed a hő a készülékben az aktuális használati forgatókönyvek során. Egy jó tervezés nemcsak vízhatlan, hanem a belső hőmérsékletet is hatékonyan szabályozza, így az üzemelés biztonságos határain belül marad. Ez azt jelenti, hogy a bionikus térdízületek mindig megfelelően működnek, függetlenül attól, hogy a felhasználók milyen körülményekkel néznek szembe: esős időben történő napi séták, víz alatti rehabilitációs foglalkozások vagy intenzív sportedzések során egyaránt. Ennek a finom egyensúlynak – a védelem és a teljesítmény közötti – fenntartása döntően befolyásolja, mennyire megbízhatók ezek az eszközök hosszú távon, és végül azt is, hogy a betegek követik-e kezelési tervüket.
GYIK
Mi az IP67 és az IP68 tanúsítás? Az IP67 és az IP68 tanúsítások a készülékek vízállósági képességének szabványos mérőszámai. Az IP67 tanúsítás azt jelenti, hogy a készülék kb. egy méter mély vízbe meríthető legfeljebb 30 percig, míg az IP68 tanúsítás mélyebb vízszintnél is biztosítja a működést, gyakran több mint 30 percig, kb. 1,5 méteres mélységben.
Miért fontos a vízállóság a bionikus térdízületeknél? A vízállóság elengedhetetlen a nedvesség okozta hibák – például korrózió, érzékelőeltolódás és meghajtóhibák – megelőzéséhez, amelyek növelhetik a sérülés kockázatát vagy akadályozhatják a mozgást.
Milyen stratégiákat alkalmaznak a bionikus térdízületek vízállósítására? A mérnökök hermetikus lézerhegesztést, precíziós fluoroszilikon tömítéseket és konform fedőrétegeket használnak vízálló gátok létrehozására, amelyek védelmet nyújtanak a víz és egyéb környezeti tényezők ellen.
Hogyan befolyásolja a vízállósítás és a hőkezelés a készülék súlyát? A tömítések tervezése során kompromisszumra van szükség: vízállóknak és hatékony hőkezelésre képeseknek kell lenniük, ugyanakkor nem szabad jelentős tömeget adniuk, mivel ez szükséges a teljesítmény és a kényelem fenntartásához.
