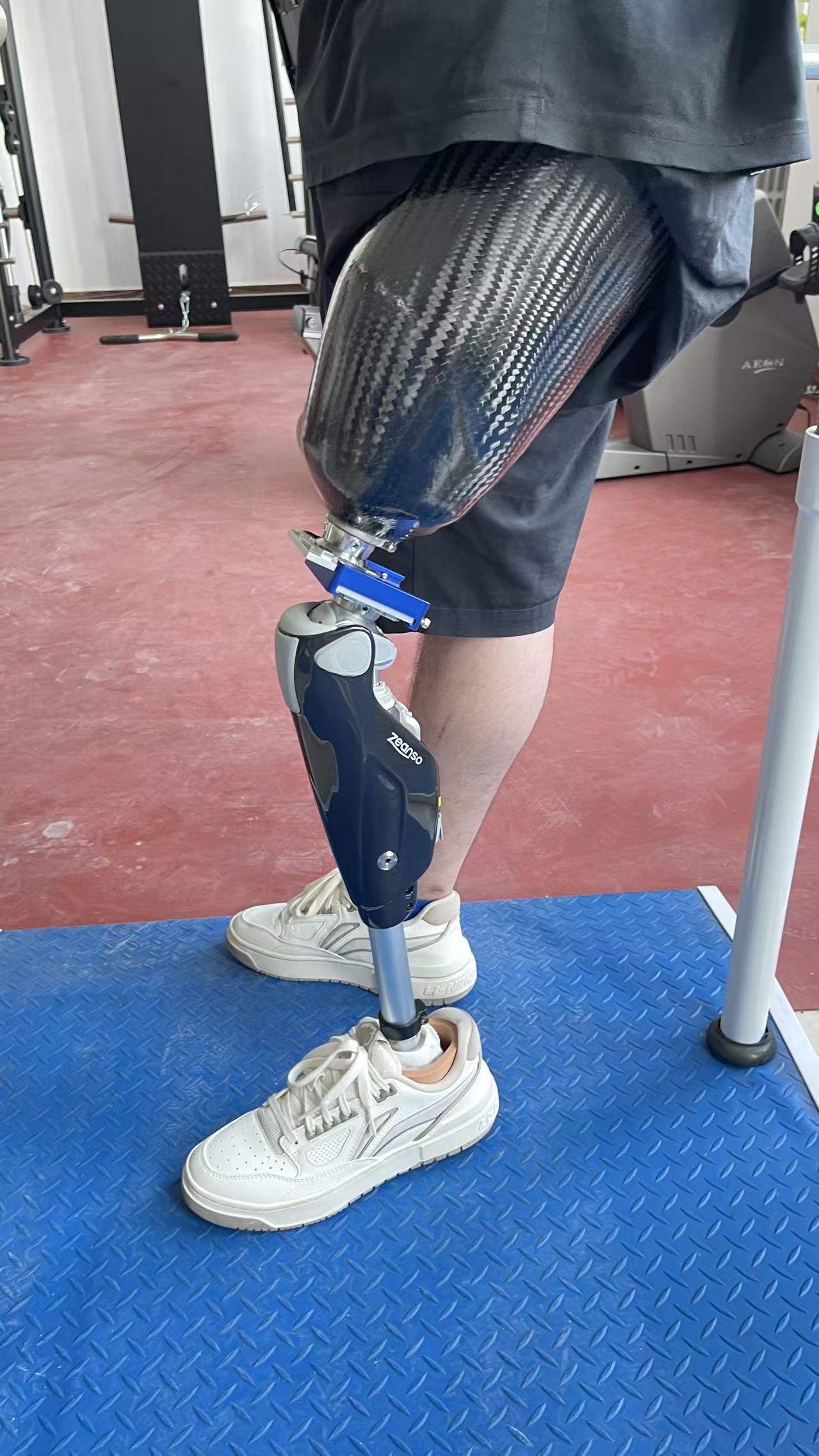

Як працює біонічний колінний суглоб?

Обробка нейральних сигналів: від активації м’язів до контролю рухів

Агоніст-антагоністичний міоневральний інтерфейс (AMI) та природна нейральна сигналізація

Сьогодні біонічні коліна можуть рухатися значно природніше, оскільки вони копіюють те, як наш організм надсилає сигнали через нерви. Існує так званий агоніст-антагоністичний міонейральний інтерфейс (AMI), який по суті підтримує життєздатність важливих зв'язків між м'язами, що працюють разом. Люди, які використовують ці пристрої, повідомляють, що відчувають набагато більший контроль над своїми штучними кінцівками. Дослідження минулого року показало, що системи AMI обробляють сигнали мозку приблизно на 34 відсотки швидше, ніж старіші моделі, згідно з журналом Frontiers in Neural Circuits. Особливістю цієї технології є те, що вона працює подібно до наших власних спинномозкових рефлексів. Система дозволяє решткам м'язів людини обмінюватися сигналами зі штучним колінним суглобом. Це означає, що ампутанти можуть відчувати положення ноги, не замислюючись про це, і автоматично регулювати зусилля під час ходьби.

Імплантовані електроди для точного збору нейронних сигналів у керуванні біонічним коліном

Електродні масиви, щільно вбудовані в решту м'язової тканини, можуть фіксувати ці крихітні сигнали у мікровольтах і роблять це з інтервалом близько півмілісекунди. Система використовує розумне програмне забезпечення для відокремлення реальних даних про рух від усього біологічного фонового шуму, що означає, що більшість важливих сигналів проходить без змін. Згідно з нещодавніми дослідженнями, опублікованими в журналі Frontiers in Neuroscience минулого року, процес фільтрації працює досить добре, зберігаючи якість оригінального сигналу на рівні близько 98 або 99 відсотків. У порівнянні з традиційним поверхневим ЕМГ-обладнанням, ці імплантовані сенсори демонструють приблизно на 60 відсотків кращу ефективність у розрізненні корисних сигналів та перешкод. Це робить їх дуже чутливими навіть до неактивних моторних одиниць під час складних рухів, наприклад, коли людина переходить із сидячого положення у вертикальне.

Роботизовані контролери, які перетворюють м'язові сигнали на плавні рухи суглобів

Найновіші вбудовані процесори можуть перетворювати сигнали мозку на інструкції, подібні до м'язових, всього за 27 мілісекунд, що швидше за природну реакцію суглобів людини, яка зазвичай триває від 50 до 100 мс. Ці гібридні системи керування розумно поєднують виявлення зразків руху для звичних дій із гнучкими алгоритмами навчання під час зустрічі з незнайомими умовами поверхні, дозволяючи людям перемикатися між різними швидкостями ходьби без помітних затримок. Згідно з нещодавніми дослідженнями, опублікованими в Журналі нейроінженерії ще в 2023 році, люди, які використовують ці сучасні системи, освоюють нові стилі ходьби приблизно на 47 відсотків швидше, ніж ті, хто покладається на старіші міоелектричні технології. Така швидка адаптація має велике значення в реальних застосуваннях, де найважливішою є відповідальність системи.

Шлях трансдукції сигналу: від нейром’язового введення до моторної відповіді

Шлях сигналу біонічного суглоба відображає біологічну пропріоцепцію:

1. Іонні канали, чутливі до розтягування, у залишкових м'язах виявляють зміни механічного навантаження
2. Потенціали дії поширюються через збережені нейронні шляхи АМІ
3. Адаптивні контролери генерують профілі крутного моменту, специфічні для суглобів
   Ця замкнена система досягає 92% точності координації із біологічними кінцівками під час асиметричних завдань, таких як спуск сходами, перевершуючи протези розімкненого типу на 33% (Clinical Biomechanics, 2023).

Пряма інтеграція з тканинами: з'єднання біонічного коліна з кісткою та м'язом

Сучасні системи біонічних колінних суглобів досягають безпрецедентної стабільності завдяки прямій біологічній інтеграції. На відміну від традиційних протезів із гільзою, які ґрунтуються на зовнішньому стисненні, конструкції нового покоління об'єднують синтетичні компоненти з природними тканинами для безперебійної передачі зусиль та нейронного зв'язку.

Остеоінтегрований механоневральний протез (OMP) та технологія імплантату e-OPRA

Остеоінтегровані механоневральні протези, або ОМП, працюють шляхом встановлення титанових імплантатів у залишкову частину стегнової кістки, де вони з часом фактично зростаються з кісткою завдяки так званій остеоінтеграції. Новіша система під назвою e-OPRA розвиває цю концепцію далі, використовуючи спеціальні датчики, виготовлені з матеріалів, які генерують електрику під навантаженням. Ці датчики реагують на те, як навантажується кістка під час рухів людини, що дозволяє миттєво коригувати роботу протеза під час повсякденних завдань, наприклад, піднімання сходами. Згідно з дослідженням, опублікованим минулого року в журналі Smithsonian Magazine, пацієнти, які використовують ці сучасні протези, мають приблизно на три чверті менше проблем з пролежнями в області ампутаційної гильзи порівняно з традиційними методами, а також отримують значно кращу зворотну зв’язку щодо положення та руху кінцівки.

Імпланти, закріплені в кістці, для підвищеної стабільності та рівномірного розподілу навантаження

Протези з кістковим кріпленням розподіляють тиск по кістках, замість того щоб концентрувати навантаження на м'яких тканинах. Останні дослідження 2024 року показали, що такі імплантати можуть витримувати згинальні зусилля до приблизно 3,8 ньютон-метра на кілограм під час раптової зміни напрямку руху, що майже вдвічі перевищує можливості звичайних протезів із гніздовим кріпленням. Ще одна велика перевага полягає в безпосередньому кріпленні до кістки, що усуває неприємний ефект пістонування, з яким стикається більшість людей. Дослідження показують, що близько двох третин осіб, які втратили ногу вище коліна, регулярно стикаються з цією проблемою під час використання традиційних протезів.

Пряма інтеграція з м'язами та скелетом для покращення біомеханічних характеристик

Найновіші технології протезування поєднують методи кісткової фузії з нервово-м'язовими з'єднаннями, які безпосередньо підключають роботизовані частини до рештки м'язів ноги. Коли ці два підходи працюють разом, вони забезпечують кращу координацію м'язів стегна під час руху. Випробування в біомеханічній лабораторії МІТ показали, що така конструкція наближається до нормальної роботи коліна, досягаючи приблизно 89% природних рухових патернів під час ходьби у тестах 2025 року. Результати в реальних умовах теж вражають. Люди, які використовують ці передові системи, можуть швидше підніматися сходами, ніж ті, хто користується традиційними біонічними колінами на основі гільзи, демонструючи приблизно на 82% вищу швидкість підйому за даними останніх клінічних досліджень.

Хірургічні інновації: процедура AMI та парування м'язів для покращеного зворотного зв'язку

Операція AMI: відновлення природної агоніст-антагоністичної динаміки м'язів

Стандартні процедури ампутації передбачають розрізання важливих м’язових груп, які працюють разом для створення руху. Нині існує новий хірургічний метод, який називається агоністично-антагоністичний міоневральний інтерфейс (AMI), і він фактично знову з'єднує ці м’язові пари всередині рештки кінцівки після операції. Це допомагає відновити природню систему зв'язку організму, яка пошкоджується під час звичайних ампутацій. Коли м’язи зберігають своє нормальне протидіюче співвідношення, протези можуть набагато краще читати сигнали від нервової системи. Лабораторні дослідження показали приблизно 92 відсотки успішного розпізнавання цих сигналів, про що йшлося в дослідженні, опублікованому минулого року в журналі Nature Medicine. Пацієнти, які отримали це лікування, відчувають приблизно на 37% менше неконтрольованих рухів у порівнянні з тими, хто використовує традиційні протезні гнізда. Найголовніше — вони отримують справжній контроль над згинанням і розгинанням колін просто шляхом скорочення певних м’язів, замість того, щоб покладатися на механічну компенсацію втраченої функції протезом.

Техніки відновлення м'язів, що дозволяють отримувати сенсорний зворотний зв'язок і інтуїтивне керування

Операція AMI працює завдяки тому, як наш організм природно сприймає відчуття, зберігаючи важливі зв'язки між м'язовими веретенами та механорецепторами розтягування. Коли хірурги знову приєднують сухожилки, вони ретельно регулюють натяг, щоб організм посилив сигнали, що надходять до мозку. Дослідження в MIT у 2024 році показали, що люди, які пройшли цю процедуру, реагували приблизно на 0,83 секунди швидше під час проходження складних маршрутів з перешкодами. Двосторонній зв'язок дозволяє пацієнтам реально відчувати опір під час згинання колін, що допомагає їм ходити більш природно, так само, як це робить людина з повноцінною нервовою системою. Більшість людей, які пройшли операцію AMI, кажуть, що їхні протези починають відчуватися цілком природно приблизно через три місяці після операції. Вони значно впевненіше піднімаються сходами та переходять із сидячого положення в стояче, порівняно з тими, хто користується традиційними методами, як свідчать численні відгуки.

Переваги перед традиційними гніздовими протезами: комфорт, стабільність і контроль

Обмеження гніздових протезів у довгостроковому використанні та мобільності

Гніздові протези досі мають проблеми з повсякденним використанням і комфортом. Більшість людей, які їх носять, скаржаться на подразнення шкіри або виразки через тверде гніздо, що прилягає до тіла. Останні дослідження показали, що близько трьох чвертей постійних користувачів відчувають такі проблеми всього за два роки. Принцип роботи цих протезів також обмежує природні рухи суглобів, ускладнюючи підйом сходами та пересування по схилах для багатьох ампутантів. Приблизно шестеро з десяти пацієнтів стикаються зі зміною розміру кульгавої кінцівки протягом дня, що ускладнює збереження стабільності під час ходьби чи рухів.

Покращений контроль і комфорт завдяки тканинно-інтегрованим біонічним системам колінного суглоба

Біонічні колінні суглоби, які інтегруються безпосередньо з тканинами, вирішують багато проблем, притаманних традиційним протезам, з'єднуючи кістки та м'язи. Нова остеоінтегрована система позбавляється неприємних точок тиску від гільз, краще розподіляючи вагу по ногах. Тести показали покращення розподілу сил приблизно на 40 відсотків у порівнянні з попередніми моделями. Останні дослідження 2025 року показали, що люди, які використовують ці сучасні коліна, можуть ходити з руховими патернами, майже ідентичними природним — за даними дослідження, подібність становить близько 92%. Ще більш вражаюче те, що сигнали від їхніх м'язів досягають імплантату значно швидше, скорочуючи час реакції всього до 12 мілісекунд. Це приблизно на 40% швидше, ніж при використанні звичайних гільзових кріплень. Оскільки все працює так узгоджено, при ходьбі також значно менше потрібно компенсаторних рухів. Це означає, що пацієнти мають значно менший ризик розвитку проблем із суглобами на решті кінцівок з часом, можливо, навіть знижуючи ці ризики майже на 40%.

Практична функціональність: продуктивність електроприводних біонічних колінних суглобів у повсякденних діях

Пересування сходами, похилими поверхнями та перешкодами за допомогою адаптивного керування біонічним коліном

Сучасні біонічні колінні суглоби вражають своїми можливостями в повсякденних ситуаціях. Згідно з нещодавнім дослідженням, опублікованим у журналі Nature Medicine у 2023 році, люди, які використовують нові системи з інтегрованими тканинами, робили приблизно на 73 відсотки менше незручних коригувань під час підйому та спуску сходами порівняно з тими, хто використовує старіші протези з гільзою. Чому? Ці сучасні коліна мають роботизовані контролери, які коригують опір у суглобі близько 50 разів щосекунди. Це дозволяє їм плавно переходити з однієї поверхні на іншу без помітного затримання. Усередині кожного коліна є мікродатчики — гіроскопи та акселерометри, які фактично визначають кут нахилу поверхні, по якій йде людина. Потім вони регулюють величину зусиль, необхідних для підтримання рівноваги, що особливо важливо для запобігання ковзанню на мокрому асфальті чи складному ґрунті, наприклад, на гравійних стежках.

Можливості динамічного руху під час ходьби, бігу та переходу між завданнями

Електроприводні біонічні коліна відтворюють природну біомеханіку завдяки трьом ключовим інноваціям:

• Амортизатори змінної жорсткості які зменшують силу удару на 40% під час дотику п'яткою
• Передбачувальні алгоритми передбачаючи переходи фаз ходи з точністю 98%
• Підсилення крутного моменту що забезпечує підтримку до 2,5 маси тіла під час спринту

У публікації Science за 2025 рік зазначено, що користувачі зможуть долати підйоми з нахилом 15° з впевненістю 92% завдяки системам, закріпленим на кістці, порівняно з 58% із звичайними протезами. Адаптивні контролери дозволяють автоматично перемикатися між режимами ходьби (0,6–1,8 м/с) та бігу (2,4–4,5 м/с) без ручних налаштувань, наслідуючи біологічні рефлекси коліна.

Ці досягнення вирішують основні проблеми протезів нижніх кінцівок, поєднуючи нейронну інтеграцію з механічною точністю для відновлення природних моделей рухливості.

ЧаП

Що таке агоніст-антагоністичний міонейрональний інтерфейс (AMI)?

AMI — це система, яка з'єднує м'язи, що працюють разом, забезпечуючи природну передачу сигналів і кращий контроль штучних кінцівок.

Як працюють імплантовані електроди в біонічних колінах?

Імплантовані електроди реєструють нейронні сигнали зі збереженої м’язової тканини, забезпечуючи точне керування шляхом розрізнення корисних сигналів і біологічного шуму.

Які переваги надає остеоінтегрована механоневральна протезна система (OMP)?

OMP забезпечує підвищену стабільність і розподіл навантаження за рахунок безпосереднього приєднання протезних компонентів до кістки, усуваючи проблеми, пов’язані з гніздами.

Як хірургія біонічного коліна покращує рухливість?

Хірургія біонічного коліна, включаючи процедури AMI, відновлює природну динаміку м’язів, забезпечуючи кращу сенсорну обратний зв'язок і керування протезними пристроями.

Які переваги мають інтегровані в тканини протези порівняно з традиційними, що використовують гнізда?

Системи з інтеграцією в тканини забезпечують підвищений комфорт, стабільність і керування, усуваючи точки тиску та дозволяючи природні рухові патерни.
